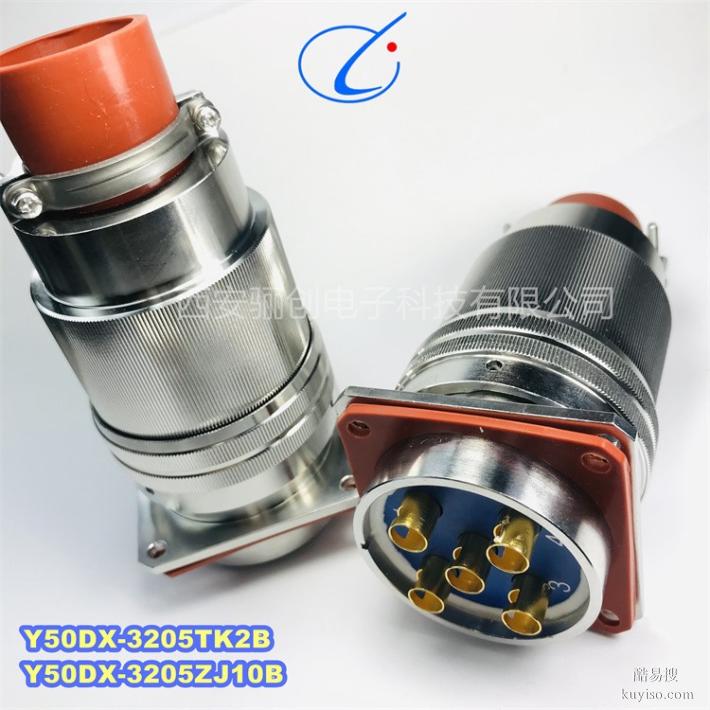

Y50DX-1403ZK接插件驪創銷售Y50DX系列

Y50DX-12系列詳細型號：

Y50DX-1202TK2/ZJ10 2芯*3.0mm
Y50DX-1203TK2/ZJ10 4芯*2.5mm
Y50DX-1204TK2/ZJ10 7芯*2.5mm

電氣特性

接觸件特性
接觸對直徑 ?2.0 ?2.5 ? 3 ?3.5 ? 4 ? 5 ? 6 ?7 ?10
工作電流（A） 20 25 40 50 60 75 90 100 200
接觸電阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

絕緣電阻：正常大氣條件下 不小于3000MΩ
高溫條件下 不小于3 MΩ
潮濕條件下 不小于100 MΩ

壽 命：插拔500次

執行標準：Q/321283LSB04-2006《Y50系列圓形電連接器》

Y50DX安裝尺寸見Y50X
a:插頭與插座相配時，如插頭裝針，插座應選擇裝孔，反之亦然
b插頭與插座最好選擇同一種表面涂覆外殼，外殼優選顏色為黑色，軍綠色或鍍鎳
D404插頭座安裝尺寸

產品選用必知事項
?HJ30J ?-- ?□ ? ?ZK/TJ ? ?□ ? □ ?-- ? □ ?
? ?① ? ? ? ② ? ? ③ ? ?④ ?⑤ ? ? ? ⑥ ??
①主稱代號：HJ30J
②接觸件數目：12、18、24、30、36、55、100芯
外殼結構：P-垂直安裝結構 ? ?L-水平安裝結構 ? 不表示-自由端殼體結構；
③連接器類型：TJ—插頭裝插針；
? ? ? ? ? ? ? ZK—插座裝插孔；
④接觸件端接形式： 無表示-壓接形式 ? ?S-焊接形式
? ? ? ? ? ? ? ? ? ?N-直式印制板形式印制板網格間距為1.27*1.27；
? ? ? ? ? ? ? ? ? ?NB-表面貼裝形式
? ? ? ? ? ? ? ? ? ?W-印制板網格間距為1.27*1.27
⑤鎖緊及安裝組件類型：如L、K、P型等，詳見J30J系列產品鎖緊組件類型及使用說明；
? ? ? ? ? ? ? ? ? ?其中：直式印制板產品鎖緊組件為P51型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N5型印制板產品鎖緊組件為P92型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N8型印制板產品鎖緊組件為P85型鎖緊組件，與J30J產品不同；
⑥改型產品標示：A-尾部有夾線壓板
? ? ? ? ? ? ? ? J-印制板焊盤間距為1.27（僅限于表面貼裝產品）接點
注：如果用戶需求帶導線的壓接產品，需與我公司技術人員溝通確認導線規格，并由我公司技術人員提供最新的訂貨型號，在合同中注明接線要求。

XCE系列在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。高可靠的雙曲面線簧插孔，使連接器插拔柔 和，接觸可靠，接觸電阻小。插頭插座端接方式為焊接。

電氣性能
接觸電阻及額定電流
接觸件規格mm 額定電流A 接觸電阻mΩ 焊線筒內徑mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

額定電壓、耐電壓及絕緣電阻
工作環境 額定電壓V 耐電壓V 絕緣電阻MΩ
常溫常壓 500 1500 ≥5000
濕熱 500 1125 ≥100
低氣壓條件1KPa 250 300 —

外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次
標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分?jǐn)?shù)形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。
