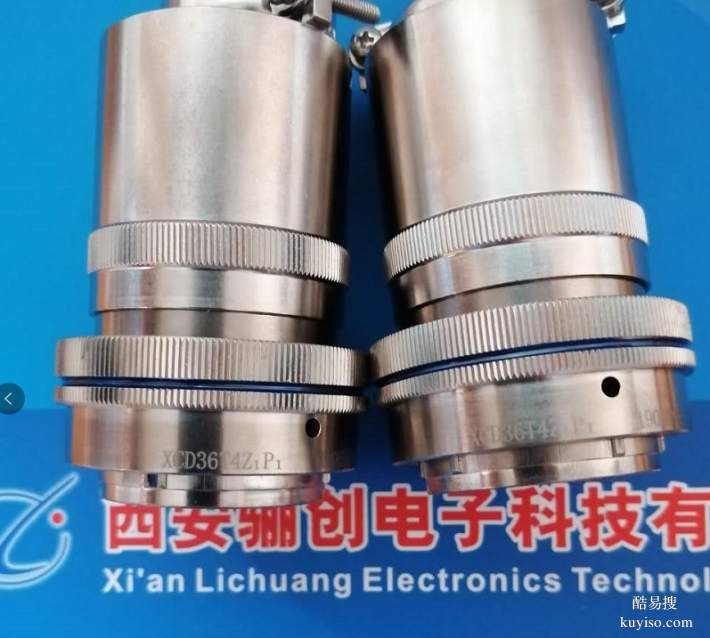

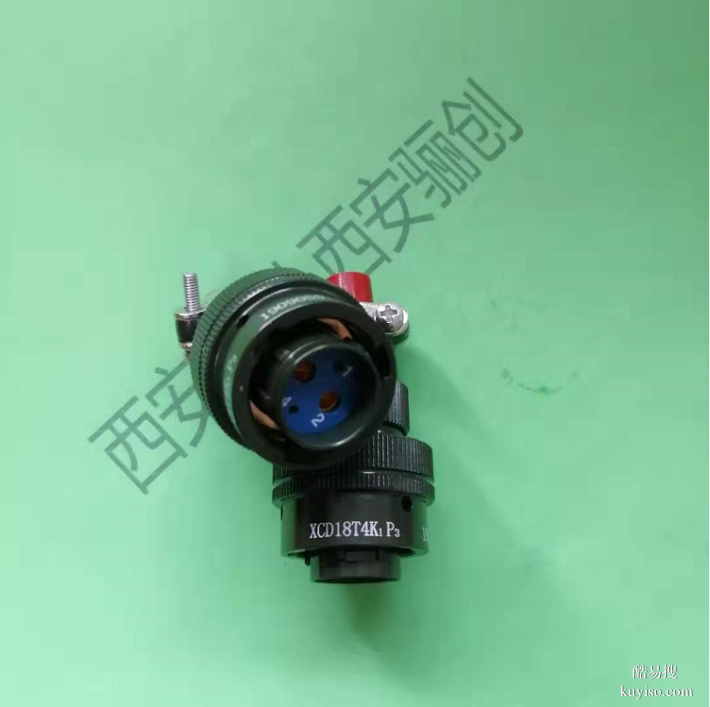

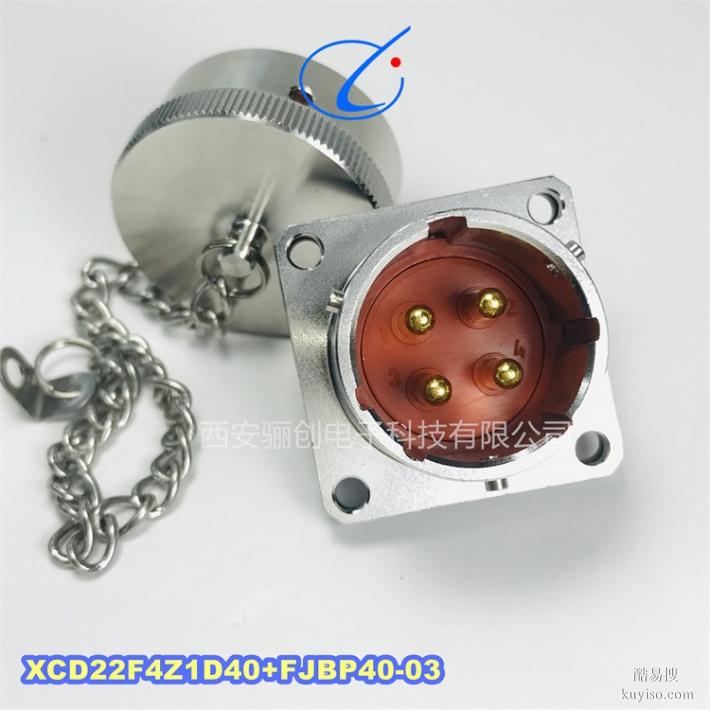

XCD22T1K1D40接插件XCD驪創新品插頭插座

機械性能

殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料表面鍍金、銀
封線體和密封圈：硅橡膠材料
械壽命：1000次

電氣性能
接觸電阻及額定電流
接觸件規格mm 接觸電阻mΩ 額定電流A 焊線筒內徑mm
φ4.5 ≤0.35 60 φ5.5
φ5.5 ≤0.3 100 φ6
φ7.5 ≤0.2 150 φ8.5
額定電壓耐電壓及絕緣電阻
工作環境 額定電壓V 耐電壓V 絕緣電阻MΩ
常溫狀態 500 ≥1500 ≥5000
濕熱狀態 500 ≥750 ≥100
外殼間電連續性≤2.5mΩ。

J30JZ系列低插拔力微型矩形電連接器
產品特點
該系列產品的外型尺寸較同規格J30J常規產品外形尺寸小；長度短5mm（min),寬度小2.9mm(min),高度低2mm（min)。體積僅有J30J常規產品的40%左右，是一種結構合理可靠的微式矩形電連接器。
芯數：有9、15、21、25、37、51、66、74、100芯九種規格；
接觸件網絡（從對接端面看）：間距1.27mm，排距1.1mm；
插頭端采用低插拔力絞線式彈性插針，插拔力低，接觸可靠性高，機械壽命長；
接觸件尾端形式：壓接式、焊杯式、直插式、彎插式；
導線線芯截芯面積0.1mm2-0.15mm2.此外，還可采用線芯截面積為0.07mm2的導線，但產品型號需特殊注明。
產品性能符合GJB2446的要求。
主要技術特征
環境溫度 -55℃---+125℃ 接觸電阻 ≦10m歐
振動 10Hz-2000Hz??? 196m/s2 絕緣電阻 ≧5000M歐
隨機振動 功率譜密度0.4G2/Hz總加速度均方根值23.1G 介質耐壓 600V
?
沖擊 735m/s2? 11ms 機械壽命 20000次

XCE系列在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。高可靠的雙曲面線簧插孔，使連接器插拔柔 和，接觸可靠，接觸電阻小。插頭插座端接方式為焊接。

電氣性能
接觸電阻及額定電流
接觸件規格mm 額定電流A 接觸電阻mΩ 焊線筒內徑mm
φ1.0 5 ≤5 φ1.3
φ1.5 10 ≤2.5 φ1.8
φ2.0 20 ≤1.25 φ2.5
φ3.0 40 ≤0.75 φ3.4

額定電壓、耐電壓及絕緣電阻
工作環境 額定電壓V 耐電壓V 絕緣電阻MΩ
常溫常壓 500 1500 ≥5000
濕熱 500 1125 ≥100
低氣壓條件1KPa 250 300 —

外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料 表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
標記示例
1、XCE系列18型裝10芯鍍銀插孔插頭，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18T10KP(W)
2、XCE系列18型方法蘭裝10芯鍍銀插針插座，屏蔽、殼體鍍鋅彩虹色鈍化，W鍵位其標記代號為：XCE18F10ZP(W)
3、整套連接器標記代號為：XCE18F10ZP(W)/P
4、標記代號為XCE18S10MP/P.P3其含意為：
XCE系列雙頭密封插座和兩個插頭配套的整套連接器。其中，插座為18型裝有10芯鍍銀插針的雙頭密封插座，屏蔽、殼體鍍鋅彩虹色鈍化，N鍵位。一只插頭為18型裝有10芯鍍銀插針，屏蔽、殼體鍍鋅彩虹色鈍化。另一只插頭為18型裝有10芯鍍銀插孔，屏蔽、殼體鍍鋅彩虹色鈍化，兩只插頭均為N鍵位。
