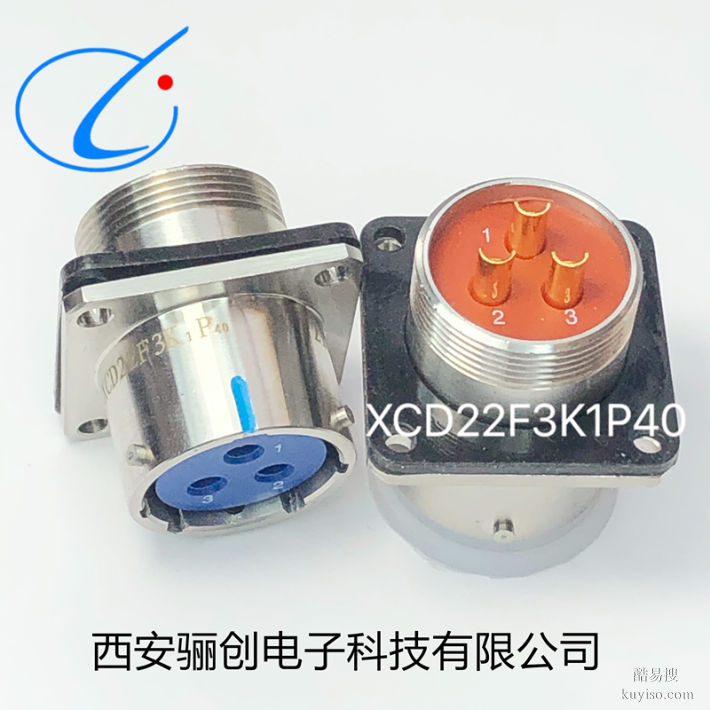

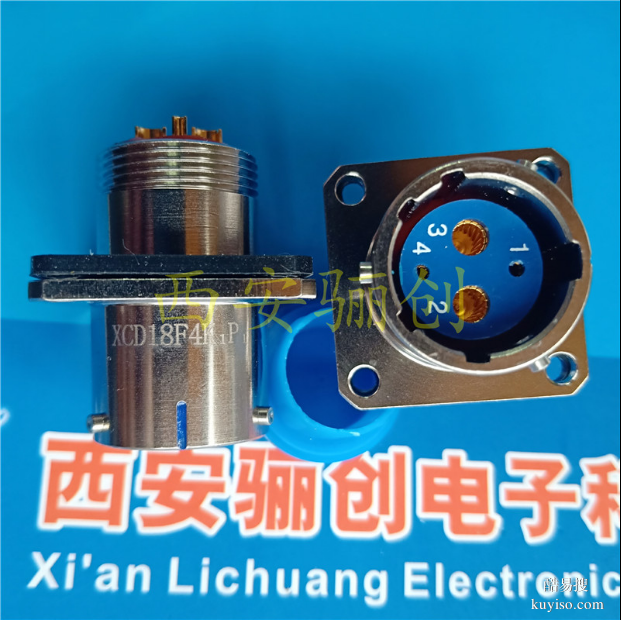

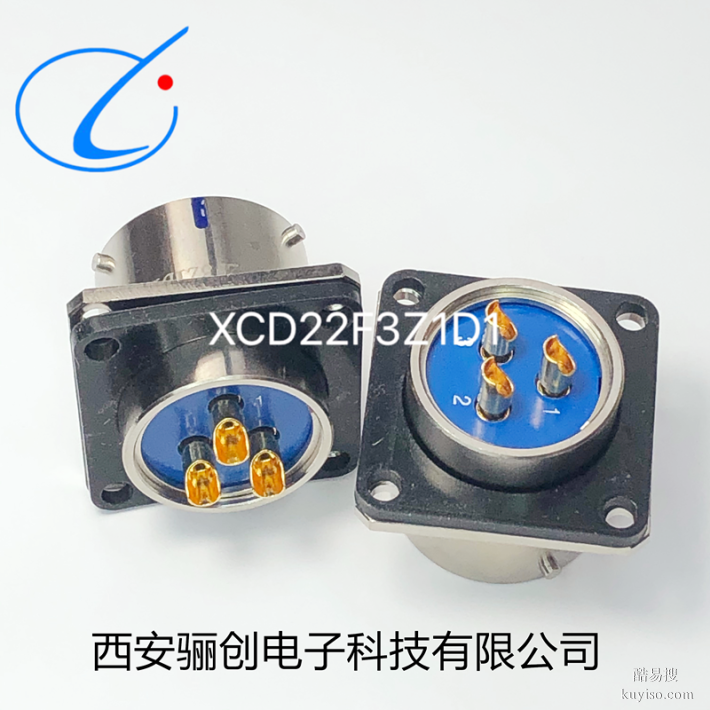

XCD27T6K1D40接插件XCD驪創新品圓形連接器

機械性能

殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料表面鍍金、銀
封線體和密封圈：硅橡膠材料
械壽命：1000次

Y50EX系列圓形連接器，符合GJB598A標準，參照美軍標MIL-C-26482。等效于JY系列、YB系列、MS系列，并且同一型號對應插頭、插座可以互配。該系列連接器連接方式為卡口式快速連接，具有密度高、耐環境、體積小、可靠性好等特點。廣泛用于航空、航天、航海、通訊、工交電力、郵電鐵路指揮系統等電氣及電子設備的線路連接。
產品主要技術特性：???????????????
額定電流：
接觸體直徑 ￠1 ￠1.6 ￠2.4
額定電流 5A 10A 20A
接觸電阻：
接觸體直徑 ￠1 ￠1.6 ￠2.4
額定電阻 ≤5MΩ ≤3MΩ ≤1.5MΩ
耐壓：1500V

J30JZ系列低插拔力微型矩形電連接器
產品特點
該系列產品的外型尺寸較同規格J30J常規產品外形尺寸??；長度短5mm（min),寬度小2.9mm(min),高度低2mm（min)。體積僅有J30J常規產品的40%左右，是一種結構合理可靠的微式矩形電連接器。
芯數：有9、15、21、25、37、51、66、74、100芯九種規格；
接觸件網絡（從對接端面看）：間距1.27mm，排距1.1mm；
插頭端采用低插拔力絞線式彈性插針，插拔力低，接觸可靠性高，機械壽命長；
接觸件尾端形式：壓接式、焊杯式、直插式、彎插式；
導線線芯截芯面積0.1mm2-0.15mm2.此外，還可采用線芯截面積為0.07mm2的導線，但產品型號需特殊注明。
產品性能符合GJB2446的要求。
主要技術特征
環境溫度 -55℃---+125℃ 接觸電阻 ≦10m歐
振動 10Hz-2000Hz??? 196m/s2 絕緣電阻 ≧5000M歐
隨機振動 功率譜密度0.4G2/Hz總加速度均方根值23.1G 介質耐壓 600V
?
沖擊 735m/s2? 11ms 機械壽命 20000次

產品選用必知事項
J30JZ/X ?□□?□TJ?CA?? P01(附加說明）
?
①主稱代號：J30JZ- 體積較J30J系列同規格常規產品小的微型矩形電連接器；
J30JZ/X- J30JZ系列輕插拔力微型矩形電連接器；
②外殼結構：P-垂直安裝結構??? L-水平安裝結構?? 不表示-自由端殼體結構；
③材料和表面處理：N-鋁合金電鍍鎳??? G-鋁合金金鍍鎘?? S-不銹鋼鈍化
④接觸件數目：9、15、21、25、31、37、51、66、74、100芯
⑤連接器與接觸件種類：TJ—插頭裝插針；
?ZK—插座裝插孔；
（TJ、ZK為固定搭配）
⑥接觸件尾端形式：CA-壓接；? SA-焊接；? NA-直插印制板； WA-彎插印制板；
⑦鎖緊組件類別：
??????????? 000-不帶鎖緊組件；
??????????? P01-帶安裝螺釘鎖緊組件；
??????????? L01-帶鎖緊螺釘；
注：附加說明不是訂貨標志的組成部分，顧客在選用時請?jiān)诶ㄌ?hào)中注明壓接的導線規格如：導線截面積，長度和顏色等。有特殊連接要求時，請給出接線關系。

HJ30J系列高速傳輸微矩形電連接器
產品特點
陽性接觸件采用彈性絞線插針；
高密度接點，間距1.27mm*1.27mm;
產品采用金屬屏蔽外殼；
包括12芯-100芯等7種規格；
執行企業標準：GJB2446-2011《外殼定位超小矩形連接器通用規范》
主要技術特征
環境溫度
-55℃-- +125℃
接觸電阻
≦20mΩ
振動
10Hz-2000Hz ? ?196m/s2
絕緣電阻
常溫≧5000MΩ；濕熱≧100MΩ
耐電壓
800V（常態）
近端串?dāng)_
100ps時間內近端串?dāng)_不小于30dB
沖擊
735m/s2 ??
機械壽命
500次
額定工作電流
3A
特性阻抗
100±15Ω
傳輸特性
傳輸速率為1.65Gbps;對插頭、插座兩端都為印制板端接方式時，傳輸速率為3.125Gbps;

XCA系列
在同接觸件數的情況下，較XC系列產品體積小，重量輕。 卡口快速連接，操作方便快捷、連接可靠、抗振動、耐沖 擊。五鍵定位，具有盲插和防誤插功能。插頭插座既可裝 針也可裝孔。 技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速980m/s2
恒加速度980/s2
防鹽霧，防潮濕，防霉菌性防淋雨，房沙成等性能。
