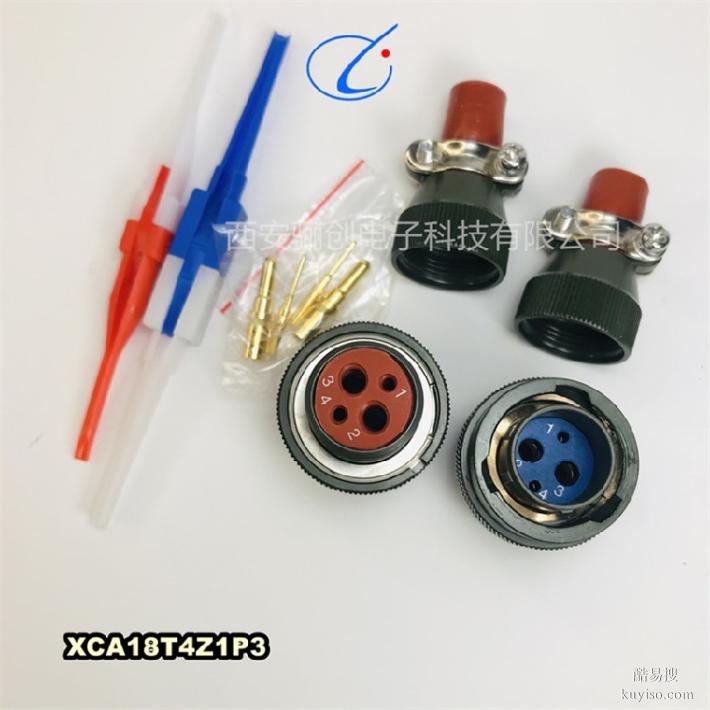

XCA24S19M(W)公母頭XCA驪創銷售圓形連接器

J30JZ系列低插拔力微型矩形電連接器

產品特點
該系列產品的外型尺寸較同規格J30J常規產品外形尺寸?。婚L(zhǎng)度短5mm（min),寬度小2.9mm(min),高度低2mm（min)。體積僅有J30J常規產品的40%左右，是一種結構合理可靠的微式矩形電連接器。
芯數：有9、15、21、25、37、51、66、74、100芯九種規格；
接觸件網絡（從對接端面看）：間距1.27mm，排距1.1mm；
插頭端采用低插拔力絞線式彈性插針，插拔力低，接觸可靠性高，機械壽命長；
接觸件尾端形式：壓接式、焊杯式、直插式、彎插式；
導線線芯截芯面積0.1mm2-0.15mm2.此外，還可采用線芯截面積為0.07mm2的導線，但產品型號需特殊注明。
產品性能符合GJB2446的要求。
主要技術特征
環境溫度 -55℃---+125℃ 接觸電阻 ≦10m歐
振動 10Hz-2000Hz??? 196m/s2 絕緣電阻 ≧5000M歐
隨機振動 功率譜密度0.4G2/Hz總加速度均方根值23.1G 介質耐壓 600V
?
沖擊 735m/s2? 11ms 機械壽命 20000次

產品選用必知事項
?HJ30J ?-- ?□ ? ?ZK/TJ ? ?□ ? □ ?-- ? □ ?
? ?① ? ? ? ② ? ? ③ ? ?④ ?⑤ ? ? ? ⑥ ??
①主稱代號：HJ30J
②接觸件數目：12、18、24、30、36、55、100芯
外殼結構：P-垂直安裝結構 ? ?L-水平安裝結構 ? 不表示-自由端殼體結構；
③連接器類型：TJ—插頭裝插針；
? ? ? ? ? ? ? ZK—插座裝插孔；
④接觸件端接形式： 無表示-壓接形式 ? ?S-焊接形式
? ? ? ? ? ? ? ? ? ?N-直式印制板形式印制板網格間距為1.27*1.27；
? ? ? ? ? ? ? ? ? ?NB-表面貼裝形式
? ? ? ? ? ? ? ? ? ?W-印制板網格間距為1.27*1.27
⑤鎖緊及安裝組件類型：如L、K、P型等，詳見J30J系列產品鎖緊組件類型及使用說明；
? ? ? ? ? ? ? ? ? ?其中：直式印制板產品鎖緊組件為P51型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N5型印制板產品鎖緊組件為P92型鎖緊組件；
? ? ? ? ? ? ? ? ? ? ? ? ?N8型印制板產品鎖緊組件為P85型鎖緊組件，與J30J產品不同；
⑥改型產品標示：A-尾部有夾線壓板
? ? ? ? ? ? ? ? J-印制板焊盤間距為1.27（僅限于表面貼裝產品）接點
注：如果用戶需求帶導線的壓接產品，需與我公司技術人員溝通確認導線規格，并由我公司技術人員提供最新的訂貨型號，在合同中注明接線要求。

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分?jǐn)?shù)形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、XCE雙頭密封插座的一端為插針，另一端為插孔，裝針的結構外形標記寫在分母的前半部分，裝孔的寫在分母的后半部分，中間用“·”隔開
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
